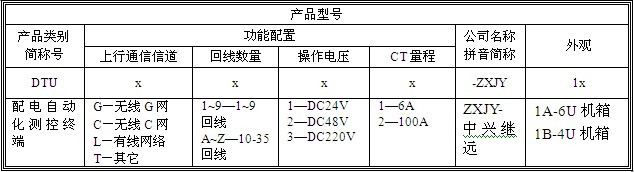

型号及含义

主要功能

　　1、遥测功能

　　交流测量：采集2组（A、B、C）相电压，8组/回线（A、B、C）电流，计算三相有功功率、无功功率，功率因数，2-15次电压谐波和2组电压的相角差等电参数；

　　2、遥信功能

　　1）提供每回线6路最多48路有源（DC24V）或无源开关量接入，采集开关位置（双遥信）、接地刀闸等状态量信息。

　　2）开关量变位具有防抖动设计，防抖动时间10-60000毫秒软件可设。

　　3、遥控功能

　　1）提供8组共16个常开遥控接点，接点容量为DC24V/10A。

　　2）采用严密的防干扰、防误动措施，并且在同一时刻只允许选择一个控制对象。

　　3）采用三级遥控模式，即遥控对象预置、遥控对象返校、遥控执行。

　　4、通信功能

　　1）提供1路USB，5路RS232/485，1路10/100 BASE-T自适应以太网接口。

　　2）各个通信口规约可灵活配置，可与多个主站或子站同时进行通信。

　　5、故障检测

　　检测、判别Ⅲ段电流和单相接地故障、PT/CT断线故障，故障信息以状态量变位的方式主动上报主站。

　　6、越限告警

　　具有遥测量越限主动上传功能，遥测量限值可以设置、取消，并可设置最多3个越限级别。

　　7、数据管理

　　1）具有采集数据（电压、电流、有功、无功、功率因数）当地存储功能，每15/30分钟保存一次，能够保存60天的数据。

　　2）能够统计每日极值数据（电压、电流、有功、无功、功率因数）并保存60天。

　　3）记录并上传馈线停电时刻馈线负荷数据，存储的数据包括电压、电流、有功、无功、功率因数，可以保存最近1次停电时刻的数据。

　　4）可保存最近100条事件记录数据。

　　5）支持失电或通信中断后数据长期保存、补召。

　　8、参数设置

　　1）时钟设置，接收上级的校时命令，实现和主站的时间同步。

　　2）远方和本地设置、查看和修改电压、电流整定值等各种组态参数。

　　3）具有就地和远方操作闭锁设置功能。

　　9、电源管理

　　1）提供4路专用于采集电源/电池状态信息的开关信号接口，可监测如电源交流失电、电池欠压、电池活化和电源故障信息，并主动上报主站。

　　2）具有3路专用于对电源控制的出口，如电池活化放电启动、活化放电停止和因电池故障或欠压后的退出，实现对电池的智能化管理。

　　10、SOE记录

　　1）记录开关状态变化的时间并上报。

　　2）记录馈线发生故障的时间并上报。

　　3）记录线路各电参数的越限时间并上报。

　　4）记录交流失电、电源故障、电池欠压的时间并上报。

产品特点

　　1）装置采用模块化、插板式的结构设计，便于应对不同回线的应用进行增加/减少模块（标配可采集8回线的三遥数据）。

　　2）采用高性能32位CPU，大容量存储，高精度时钟，160*160点阵大屏幕液晶的硬件平台，满足数据采集、存储，高速运算，通讯，控制等要求。

　　3）通信接口丰富。

　　提供5路RS-232/485、1路USB、1路以太网接口，可扩展GPRS/CDMA无线通信和载波通信、光纤通信等有线通信方式。

　　4）规约库丰富。

　　支持IEC60870-5-101、IEC60870-5-104规约和广东电网DL/T634.5101-2002、DL/T634.5104-2002实施细则。

　　5）具有对外部电源单元的状态采集和控制接口，方便远程对后备电源/电池的管理。

　　6）支持插拔的热拔插，具有板级的自检、互检和自恢复功能。

　　7）具备本地维护通讯端口，方便现场调试。
